Муфта (хаб) предназначена для быстрого отключения (подключения передних колес к приводу автомобилей УАЗ всех модификаций (469, 3151, Хантер, 452, 3303, 3741, 2206, Патриот, Пикап, Карго, Профи) и всех типов мостов (Тимкен, Спайсер, редукторные, Гибридные).
Устройство

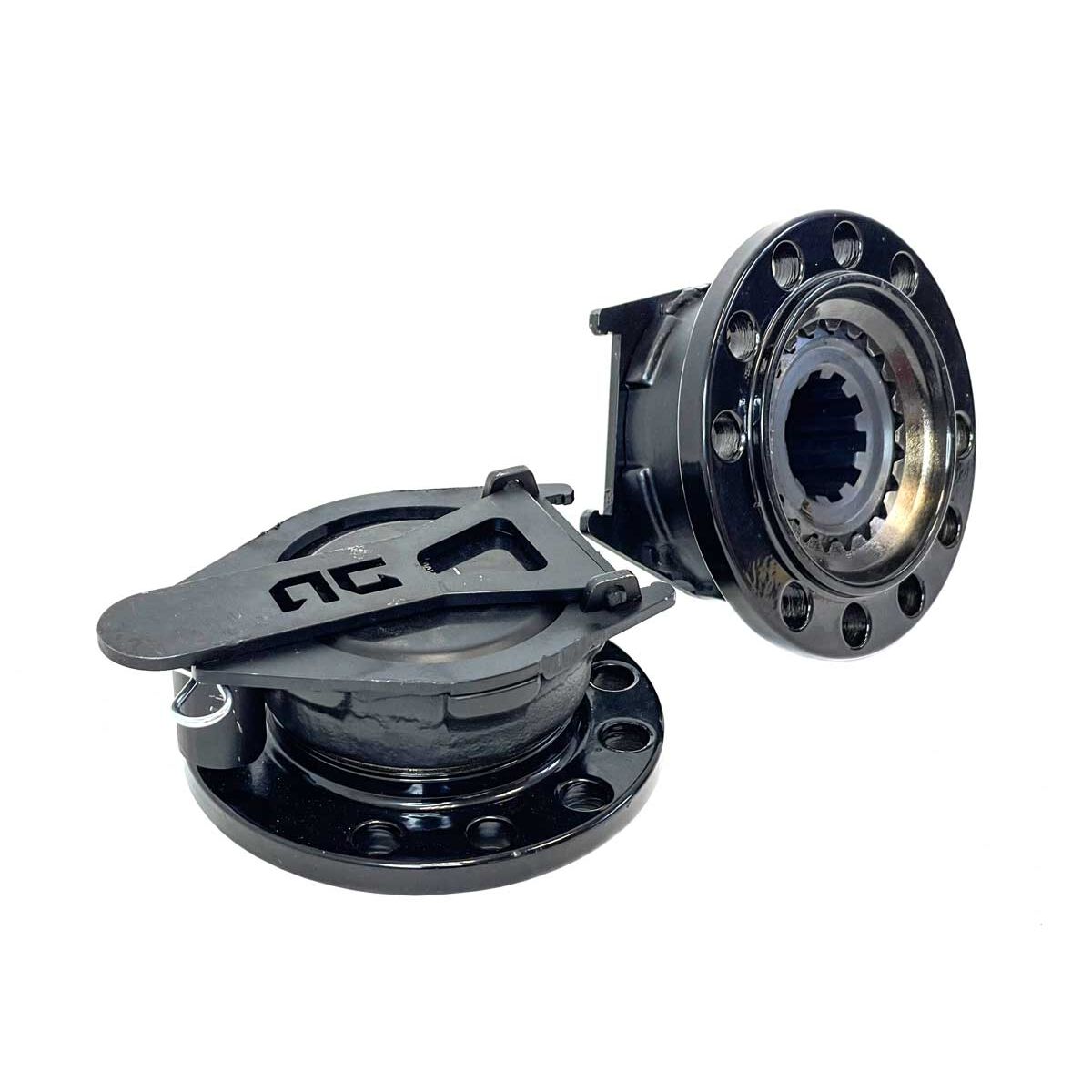

По конструкции схожи с муфтами старого образца (трещетки). Имеют ту же силовую часть, но имеют отличия: уменьшенный размер и отсутствие болта крепления.
Назначение
- Исключить нагрузку на двигатель;
- Исключить износ элементов переднего моста (подшипники, сальники, дифференциал, главная пара и др.) в их отключенном состоянии;
- Снизить вибрацию и шум;
- Улучшить динамику автомобиля (разгон и накат);
- Снизить расход топлива на 5-7%;
- Снизить расход трансмиссионного масла;
- Простота монтажа (устанавливается без снятия колёс);
- Исключают возможность самопроизвольного отключения, в отличии, от автоматического.
- Надёжность;
- Герметичность, в крышке муфты установлено уплотнительное резиновое кольцо;

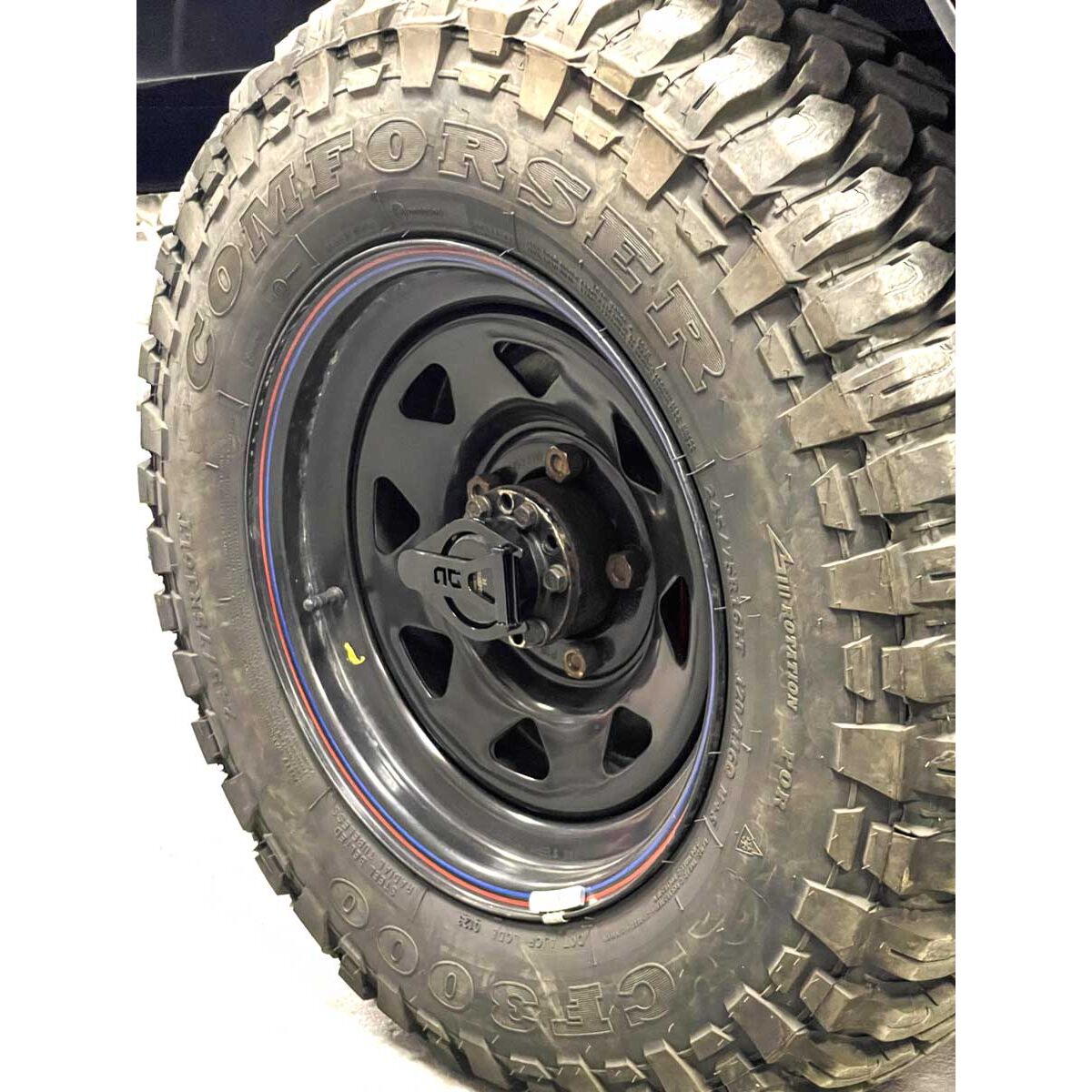

- Малый размер (возможна установка под колпак);
- Эстетичный внешний вид;
- Подходит на все модели;
- В отличии от трещеток не требуются ключи, в виде шестигранника и ключа крышки;
- В крышке ступицы увеличена проточка, что даёт возможность не удалять муфту при отключении, а просто перевернуть ее ;
- Муфты имеют разное направление резьбы, для исключения самооткручивания.
Для того чтобы перевести в рабочее состояние, откручиваем крышку, вставляем (переворачиваем) муфту, так, чтобы зашли в зацепления зубья муфты и фланца. Закручиваем крышку. Для перевода в отключенное состояние. Во-первых, отключаем передний мост в раздатке (иначе привод будет в напряжённом состоянии, и муфту не получиться достать), откручиваем крышку, удаляем (переворачиваем) муфту. Чем разрываем связь полуоси и фланца ступицы. Закручиваем крышку. Обращаем внимание, крышки с разной резьбой, чтобы предотвратить самооткручивание. С правой (обычной) резьбой на сторону водителя, с левой- на пассажирскую. Ключей и инструмента не надо, все делается в ручную.
ВНИМАНИЕ!
Отключение/включение производить с отключенным в раздатке передним мостом!
Муфты устанавливать и эксплуатировать только на автомобилях с технически исправным, приводом колёс!
КРЫШКА ДОЛЖНА ЗАВОРАЧИВАТЬСЯ В ОБРАТНУЮ СТОРОНУ ВРАЩЕНИЯ КОЛЕСА ПРИ ДВИЖЕНИИ ВПЕРЕД. (ЛЕВАЯ РЕЗЬБА - ПАССАЖИРСКАЯ СТОРОНА. ПРАВАЯ РЕЗЬБА- ВОДИТЕЛЬСКАЯ.)
КОЛЕСО ВРАЩАЕТСЯ ВПЕРЕД, А КРЫШКА ОСТАНАВЛИВАЕМАЯ ЗВЕЗДОЧКОЙ (ПРИ ЗАДЕВАНИИ) ПЫТАЕТСЯ ЕЩЕ ЗАВЕРНУТЬСЯ.

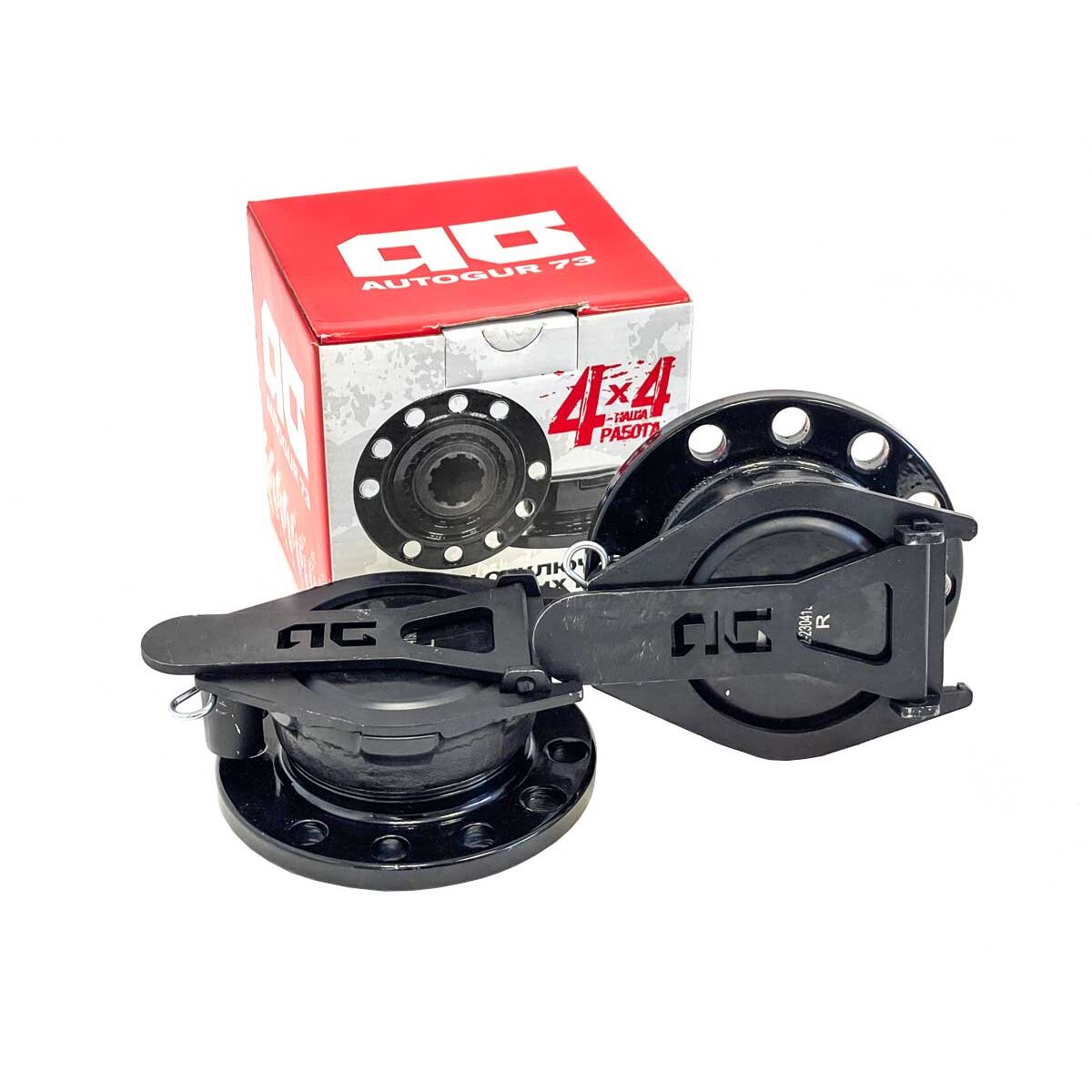

Состав комплекта
- Муфта (хаб) УАЗ включения переднего моста правая 31512-2304190-01 (с левой резьбой, устанавливается на правое колесо) с фиксатором крышки и ключом - 1 шт.;
- Муфта (хаб) УАЗ включения переднего моста левая 31512-2304190-02 (с правой резьбой, устанавливается на левое колесо) с фиксатором крышки и ключом - 1 шт.;
- Прокладка (картон) - 2 шт.;
- Инструкция по установке - 1 шт.;
- Фирменная упаковка Autogur73 - 1 шт.
- Габаритные размеры упаковки, м: 0.11х0.11х0.115;
- Вес, кг: 2.8;
- Высота, мм: 42;
- Муфта имеет 10 отверстий для крепления к ступице (с увеличением мощности двигателя, заводом УАЗ внесено изменение креплений ступицы с 6 отверстий до 10, данное изменение коснулось изначально задней оси, затем и передней).
Устанавливаются в замен имеющихся хабов или заглушек на стандартное крепление.

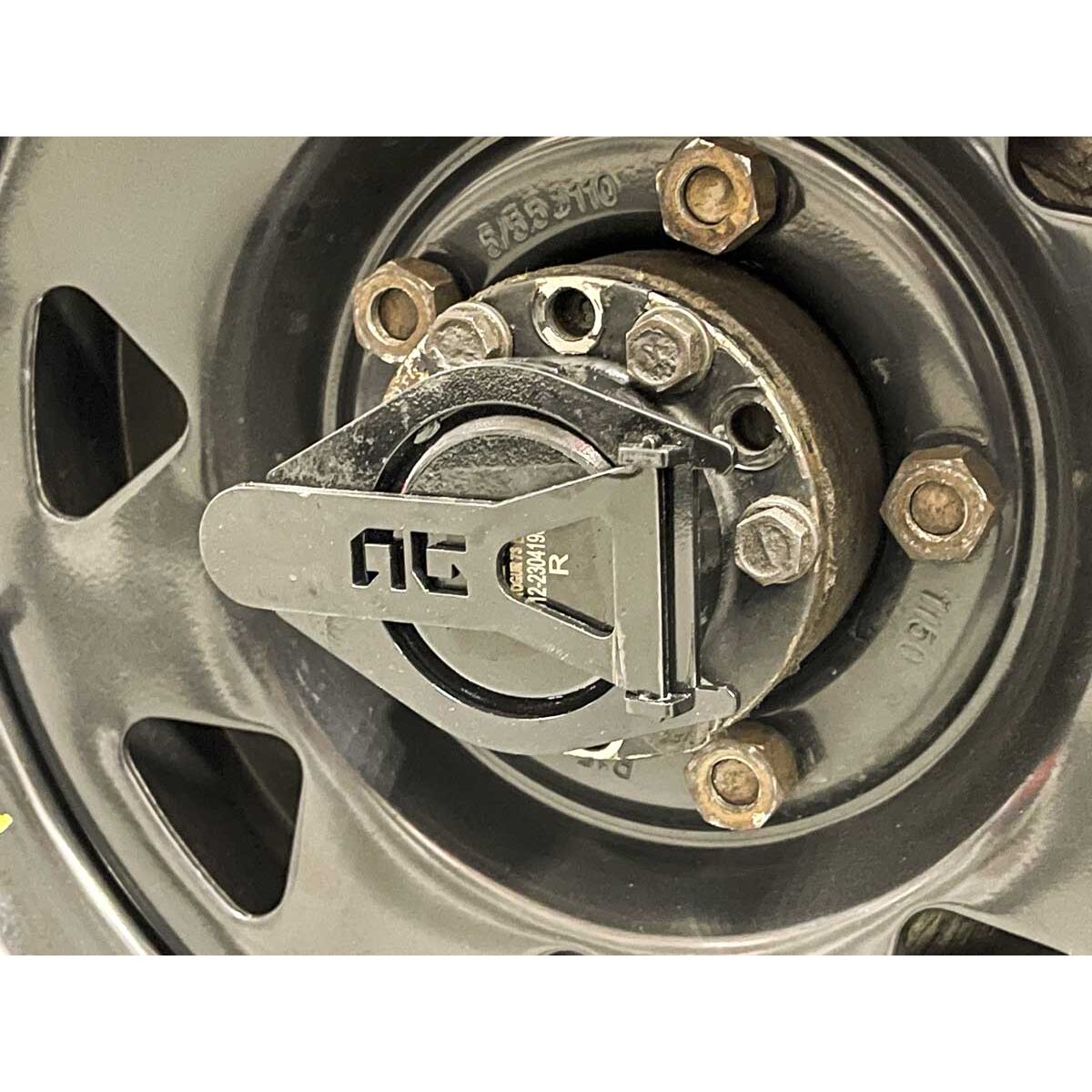

- Демонтируем штатные хабы или заглушки;
- Очищаем поверхность ступицы от грязи и смазки;
- Устанавливаем фланец на ступицу. Примечание: Хабы имеют разное направление резьбы. Хаб с правой резьбой (стандартной) устанавливается на левую (водительскую) сторону. Хаб с левой резьбой устанавливается на правую (пассажирскую) сторону. Если сделать наоборот, то получаем вероятность самооткручивания крышки на обеих сторонах. В некоторых случаях, при наличии люфта полуоси, муфта начинает задевать внутреннюю поверхность крышки. Данное касание стремиться завернуть крышку хаба, установленного со стороны водителя, а со стороны пассажира, отвернуть. И при слабом усилии затяжки можно потерять крышку. Правильная установка исключает момент самооткручивания;

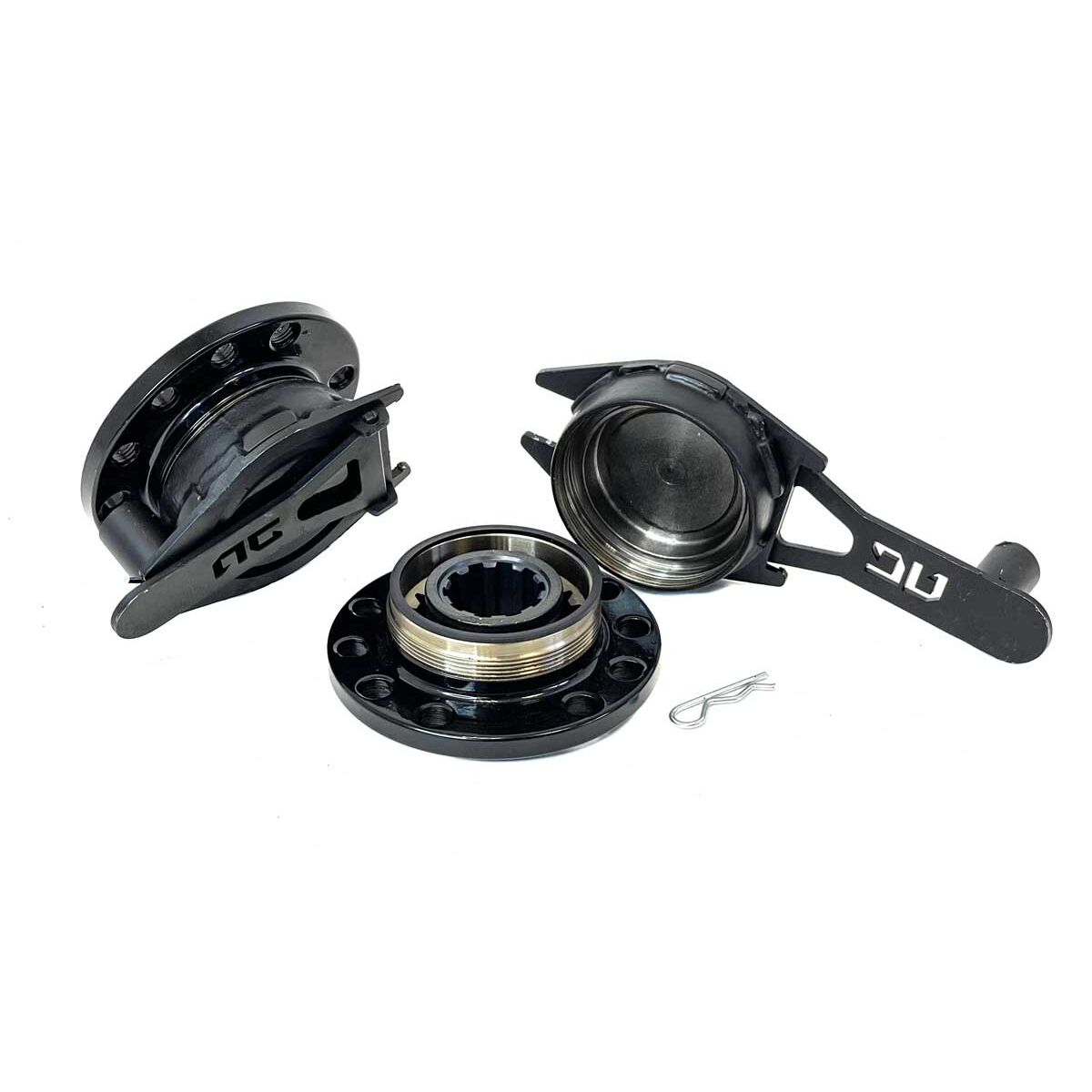

- Наносим смазку на внутреннюю поверхность крышки и устанавливаем внутрь фланца. Зубчатой частью внутрь - подключено. Зубчатой частью наружу - отключено;
- Закручиваем крышку. Удерживая крышку муфты, прокрутите колесо вперёд, крышка не должна откручиваться. Если это не так, крышка установлена не на ту сторону. Поменяйте их местами.
Характеристики
- Автомобиль: УАЗ Буханка (1958-...) / УАЗ-3151 (...-...) / УАЗ Хантер (2003-2025) / УАЗ Пикап (2008-...) / УАЗ Патриот (2005-2015) / УАЗ Патриот (2015-2018) / УАЗ Патриот (2019-...)
- Вес, кг: 2.8
- Длина упаковки, мм: 110
- Ширина упаковки, мм: 110
- Высота упаковки, мм: 115
- Производитель: Autogur73
- Артикул: 3151-20-2304400-300
